10,000 t/a ligne d'engrais organiques - noyau de granulateur à tambour rotatif

10,000-tonnes/an Fertilisant organique granulé à tambour rotatif

La ligne de production de granulés d'engrais organiques de 10 000 tonnes par an est une ligne de production standardisée et automatisée conçue pour les grandes et moyennes entreprises de production d'engrais organiques.Il utilise un granulateur à tambour rotatif comme équipement de formage du noyau, et est équipé d'équipements pour l'ensemble du processus, y compris le prétraitement des matières premières, la fermentation, le séchage, le refroidissement, le dépistage et l'emballage.Il peut convertir efficacement des matières premières organiques telles que le fumier du bétail et de la volaille.Il est adapté aux besoins de fertilisation agricole à grande échelle, amélioration du sol,et développement agricole vert, et atteint une capacité de production annuelle stable de 10 000 tonnes (calculée sur la base de 300 jours d' exploitation par an et une capacité de production moyenne quotidienne d' environ 333 tonnes).

Les étapes du processus et la configuration des équipements

Section de pré-traitement (fondation des matières premières)

2 séries deΦ800 broyeurs à marteaux (20-25 t/h): écraser les résidus de paille/de champignons jusqu'à≥80 mailles; écraser à nouveau le fumier fermenté du bétail ou de la volaille pour obtenir une taille de particules uniforme.

1 mélangeur à pagaie à deux axes (5 m)³,≤3 min/ lot: mélanger uniformément les matières organiques broyées, les conditionneurs (poudre de zéolite/gips, 3% à 5%) et les agents microbiens (pour les engrais bio-organiques)≥95%. Je ne sais pas.

Section de granulation du noyau (unité de moulage clé)

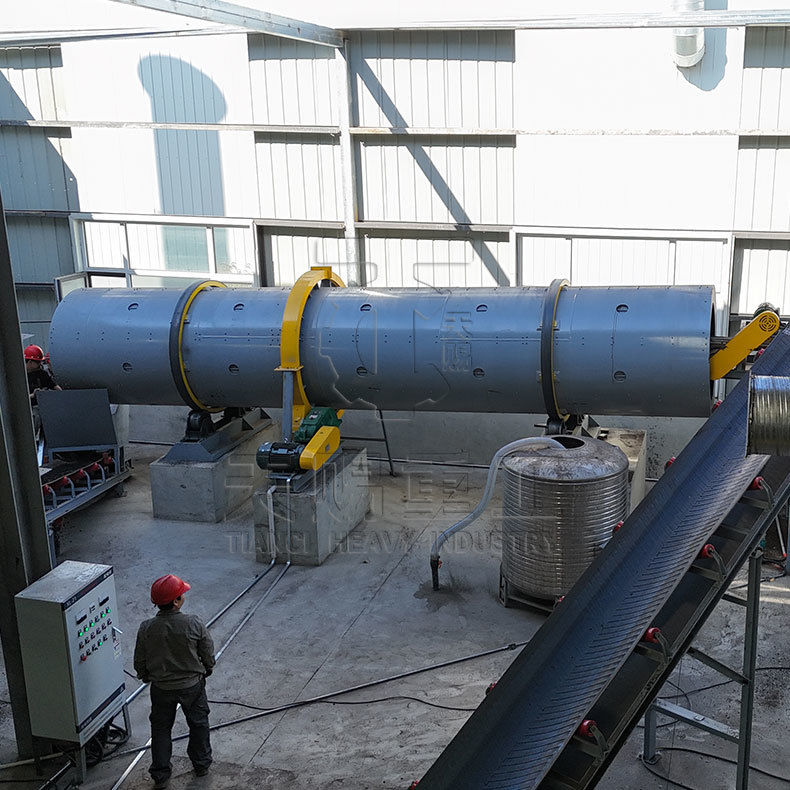

1 série deΦ2.0×6Granulateur à tambour rotatif (15-18 t/h, 37 kW): adapté à une capacité de 100 000 t/a; revêtement en caoutchouc résistant à l'usure de 30 mm (résistant aux acides,≥Durée de vie de 3 ans).

4 liants à pulvérisation de précision (pâte d'amidon/humate de sodium, ajout de 2% à 4%): volume de pulvérisation contrôlé par PLC, taux de granulation 85% à 90%.

Contrôle de vitesse à fréquence variable (5-10 tours/min): réglage en fonction de l'humidité/viscosité de la matière première; sortie semi-finie de 333 t/jour.

Section post-traitement (qualité et stabilité du produit fini)

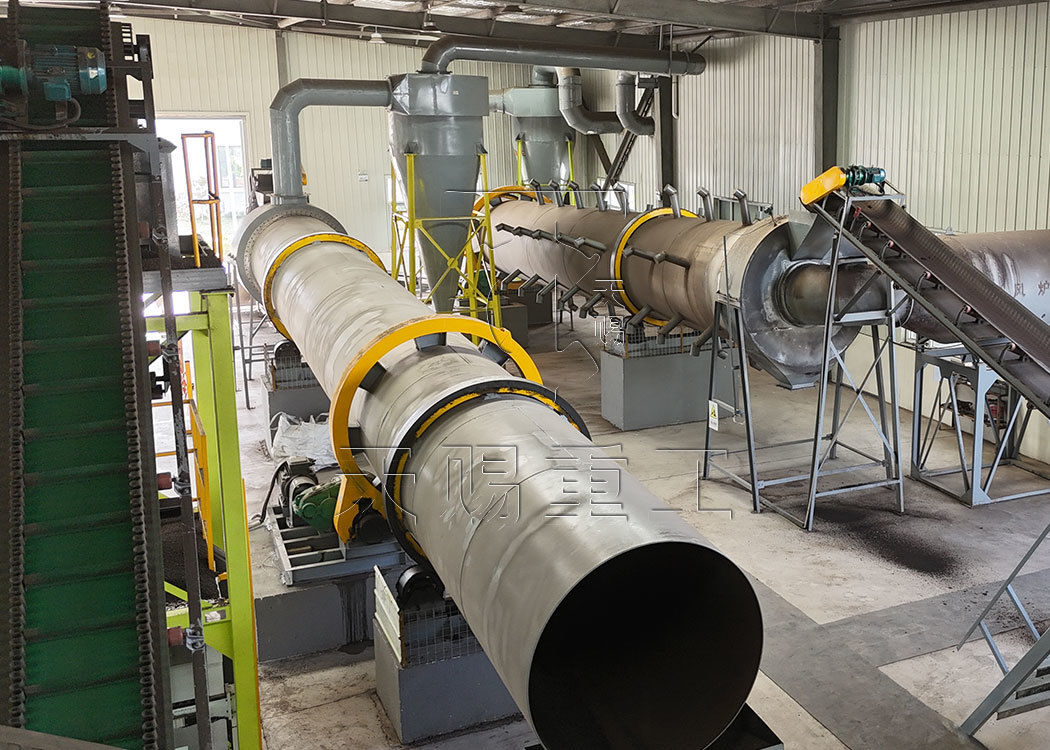

1 série deΦ3.2×Sécheuse rotative de 12 m (brûleur à granulés de biomasse, 18 à 20 t/h): séchez les granulés à 30% à 35% d'humidité jusqu'à ce que≤15% (anti-mousse pendant le stockage).

1 série deΦ2.5×Refroidisseur à contre-courant de 8 m: refroidissement 60-80°Cles granulés à température ambiante (ΔT≤5°C); résistance aux particules≥2.8N.

1 série deΦ1.8×4.0m écran à tambour (2-5 mm/5-8 mm double couche): classer les particules;≤poudre fine de 2 mm recyclée, particules qualifiées de 2 à 8 mm entrant dans l'emballage; efficacité de dépistage≥18 t/h, taux de qualification≥Je suis à 98%.

Section auxiliaire et d'emballage (production continue et stockage pratique)

Collecteur de poussière à sacs à impulsions (20 000 m)³/h): collecte des poussières provenant du concassage/séchage/filtrage; émission≤10 mg/m³(conforme à la norme GB13271-2014).

2 machines automatiques d'emballage quantitatif (25 kg/50 kg de sac, 400-500 sacs/heure): équipées de convoyeurs à courroie et de robots de palettisation; emballage/palettisation automatisé, réduction des coûts de main-d'œuvre.

 Assistance et services:

Chez Tianci Heavy Industry Machinery, nous nous engageons à fournir un soutien et des services complets pour que chaque client obtienne les meilleurs résultats de nos équipements.De la planification du projet à l'entretien après vente, notre équipe offre une assistance professionnelle à chaque étape.

1- Consultation avant vente
Nous aidons les clients à choisir les machines les plus appropriées en fonction de leurs matériaux, de leur capacité et de leurs besoins de production.Des solutions techniques et de conception personnalisées sont disponibles pour répondre aux exigences spécifiques du projet.

2Installation et formation
Nos ingénieurs expérimentés peuvent guider l'installation sur place ou en ligne. Nous fournissons également des manuels d'exploitation détaillés et une formation pour assurer un démarrage de production en douceur et efficace.

3- Service après-vente
Nous offrons un soutien technique à long terme, une fourniture rapide de pièces de rechange et des conseils de maintenance réguliers.

4. Soutien mondial
Avec des projets réussis dans plus de 200 pays, nous comprenons les besoins des différents marchés et fournissons un service fiable où que vous soyez.

Chez Tianci, notre mission n'est pas seulement de fournir des machines de haute qualité, mais aussi de construire des partenariats durables grâce à la confiance, le professionnalisme et le soutien continu.

Les questions fréquemment posées (FAQ)

- Je ne sais pas.  Pourriez-vous préciser la plage de sortie horaire de votre granulateur à tambour?

A: Je suis désolé.     Si vous avez des exigences de production plus élevées (par exemple, plus de 25 tonnes par heure),Nous pouvons personnaliser une solution personnalisée basée sur vos besoins de production spécifiques.

- Je ne sais pas. Comment fonctionne un granulateur à tambour rotatif?

A: Je suis désolé.     Un granulateur à tambour fonctionne en renversant le matériau en présence d'un liant liquide pour favoriser la formation et la croissance des granulés.L'action de roulement, combinée à la colléctivité du liant, provoque des particules de fines à s'accumuler ensemble en particules.les provoquant à se densifier et à prendre des couches supplémentaires dans un phénomène connu sous le nom de coalescenceDes volées de chute peuvent être incorporées dans l'unité pour augmenter l'agitation du lit de matériau.

Cette méthode de formation des agglomérats est un type d'agglomération par agitation également connue sous le nom de granulation humide, balling ou pelletizing.

- Je ne sais pas. Quels sont les types de matériaux qu'un granulateur à tambour rotatif peut traiter?

A: Je suis désolé.     En général, les granulateurs à tambour peuvent traiter n'importe quel solide en vrac sous forme de poudre fine et sèche.matières de transformation allant des produits chimiques spécialisés aux engrais, aux minéraux et aux minerais, et à tout ce qui se trouve entre les deux.

Dans certains cas, la matière première peut nécessiter un prétraitement sous forme de concassage, de broyage ou de séchage pour être un aliment approprié pour le granulateur et produire les caractéristiques souhaitées dans le produit final.

- Je ne sais pas. Quel est l'avantage d'un granulateur à tambour rotatif par rapport à un granulateur à disque?

A: Je suis désolé.     Lors du choix entre un granulateur à tambour et un granulateur à disque, le tambour est souvent choisi car il offre un débit plus élevé que le granulateur à disque.Le tambour rotatif présente également l'avantage d'être un système “fermé”, ce qui signifie que la granulation se produit à l'intérieur d'un environnement confiné, de sorte que le matériel fugitif est limité.

À quelles capacités peut s'adapter un tambour de granulation?

A: Je suis désolé.     Les fûts de granulation peuvent être personnalisés à presque toutes les tailles, avec des capacités allant de 500 lb/h à 3500 TPH+.

Les granulateurs de tambour sont-ils en lot ou en continu?

A: Je suis désolé.     Les granulateurs à tambour rotatif sont généralement utilisés en continu, bien qu'ils puissent fonctionner comme un dispositif de lot dans certains environnements de R&D, tels que le centre d'innovation TIANCI.

- Je ne sais pas. Quel est le temps de rétention d'un granulateur à tambour rotatif?

A: Je suis désolé.     Le temps de rétention est un paramètre de processus utilisé pour contrôler les caractéristiques et la qualité du matériau sortant du tambour, de sorte qu'il peut varier considérablement en fonction des objectifs du processus et du produit.En général, le temps de rétention dans un granulateur peut être compris entre 30 secondes et 60 minutes.

- Je ne sais pas. Quels sont les vêtements typiques?

A: Je suis désolé.     Les granulateurs à tambour rotatif sont généralement peu entretenus, mais certains articles peuvent s'user, selon les conditions de fonctionnement, et en particulier si le tambour tombe hors d'alignement.Les éléments d'usure les plus courants pour un granulateur à tambour comprennent généralement le revêtement (le cas échéant), les volants de chute (le cas échéant) et éventuellement les roues à roulettes, les pneus et les rouleaux de poussée.

L'alignement du tambour rotatif est un aspect important de l'entretien du tambour afin d'éviter l'usure des pneus et des roues à roulettes.encourager un port déplacé.

- Je ne sais pas. Le produit sortant du granulateur nécessite-t-il un séchage?

A: Je suis désolé.     Comme le procédé de granulation repose sur un liant liquide pour former et recouvrir les granulés,le produit sortant du granulateur est humide et doit être séché, sauf s'il passe immédiatement à un procédé en aval qui ne nécessite pas de séchage (comme dans le cas de la mise en boule de minerai de fer), où les granulés vont dans un four à grille).

Le séchage est généralement effectué dans un séchoir rotatif, qui arrondit et “polie” les granulés à la suite de l'action de chute qui se produit lorsque le tambour tourne.

- Je ne sais pas. Comment puis-je savoir si un granulateur à tambour rotatif est adapté à mon application?

A: Je suis désolé.     Le fait qu'un granulateur à tambour rotatif soit ou non adapté à un projet donné dépend des objectifs spécifiques du processus et du produit, tels que la capacité, le niveau de contrôle des caractéristiques des particules,paramètres du produit, et plus encore.

Lorsqu'il n'est pas clair si un granulateur à tambour pourra atteindre les objectifs du projet,Les tests peuvent être effectués dans le centre d'innovation TIANCI pour évaluer le processus et identifier la configuration d'équipement la plus appropriée.

- Je ne sais pas. Un autre équipement est-il nécessaire pour supporter un granulateur à tambour rotatif?

A: Je suis désolé.     Les granulateurs à tambour nécessitent un système d'alimentation et de prélèvement pour transporter le matériau dans et hors du tambour.Ils nécessitent également généralement des écrans et un circuit de recyclage pour récupérer les surfaces et les sous-faces et les recycler dans le processus

Les granulateurs à tambour sont également généralement suivis d'un séchoir rotatif et, dans certains cas, peuvent être précédés d'un mélangeur pour fournir une matière première homogène à l'unité.

- Je ne sais pas. À quoi ressemble le processus de conception?

A: Je suis désolé.     La conception d'un granulateur à tambour rotatif commence généralement par des essais visant à évaluer la faisabilité de la granulation du matériau visé et à recueillir des données clés du processus telles que le pourcentage de remplissage, le temps de rétention,vitesse et pente du tambour, conception de systèmes de pulvérisation, et plus encore.

Une fois les données recueillies, les ingénieurs les utilisent pour mesurer le tambour et y intégrer les caractéristiques ou les modifications nécessaires pour produire le produit désiré à la capacité prévue.

- Je ne sais pas. Quelles données sont nécessaires pour concevoir un granulateur à tambour rotatif?

A: Je suis désolé.     Une variété de points de données sont nécessaires pour concevoir le granulateur.
