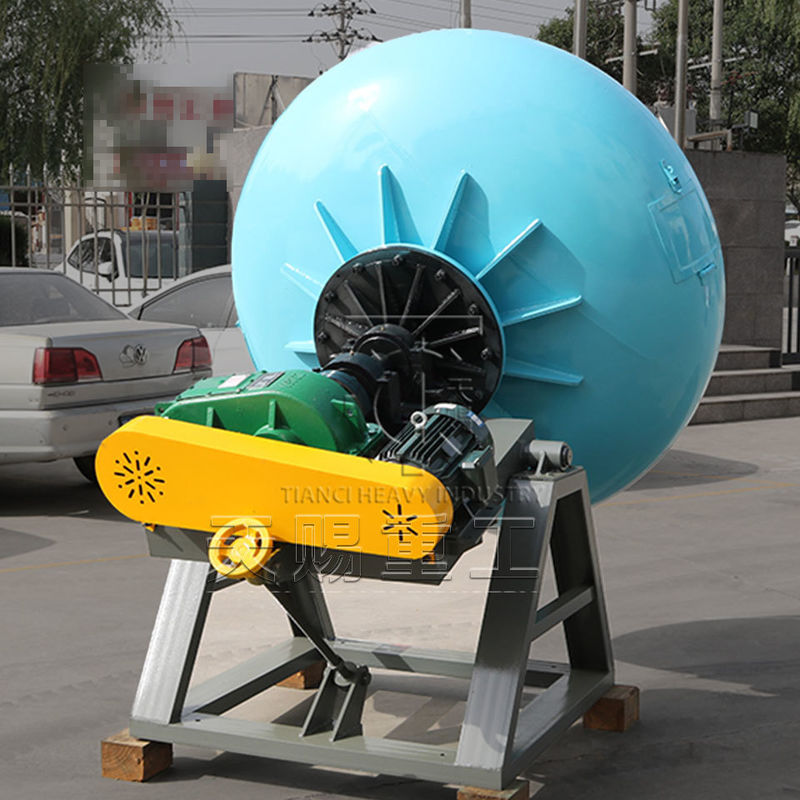

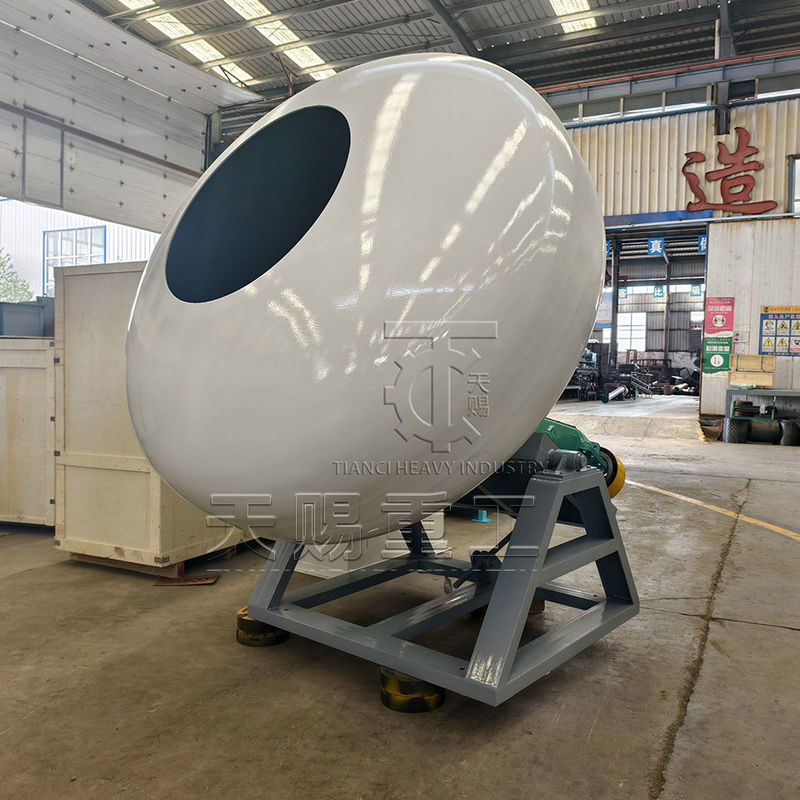

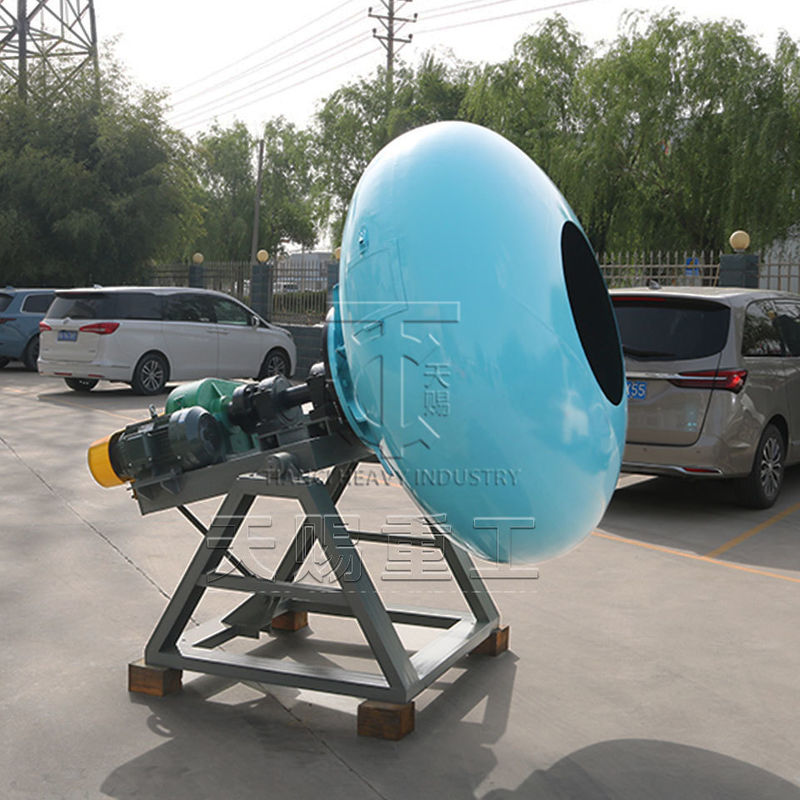

Granulateur de type pot rond pour ligne de production de granulés de bentonite, machine de granulation d'engrais

Introduction du granulateur à pot rond

Le pelletizer à pot circulaire, est un type de pelletizer à disque, généralement appelé pelletizer à pot, est une technologie mature, l'utilisation d'une gamme plus large d'équipements de pelletizing.Et la machine de pelletisation de type disque dans le principe de la boule n'est pas très différent, dans le pot en rotation la force centrifuge, la friction et la cohésion des molécules d'eau, en faisant rouler l'agglomération en boule.

Champs d'application du granulateur à pot circulaire

　　- secteurs industriels:largement utilisés dans les engrais, les produits chimiques, la construction, les matériaux isolants ignifuges, la médecine, l'alimentation et de nombreux autres domaines clés.

　　- Types de matériaux:adapté à la bentonite, au NPK, à la poudre d'engrais composés, à la poudre d'engrais organiques, à la bauxite, aux matières premières chimiques, à l'argile, aux boues, aux cendres volantes, aux scories, aux poussières de charbon, au ciment, au clinker, au calcaire, au schiste,gangue du charbon, poudre de phosphate, gypse de phosphore et autres matières poudreuses et particules en boules et granulés.

Composition structurelle

Il se compose principalement d'un disque, d'un gros engrenage à flèche, d'un engrenage à flèche, d'une boîte d'arbre principal, d'un arbre croisé, d'un dispositif angulaire, d'un dispositif de grattage, d'un dispositif de transmission, d'une base, etc.Le corps principal de l'équipement est en acier au carboneLe corps principal de l'équipement est constitué d'acier au carbone, d'acier au manganèse et d'acier inoxydable.En fonction du champ d'application et de l'environnement pour déterminer le matériau à choisir pour le pelletizer circulaire.

Principe de fonctionnement

• En ce qui concerne la transmission de la puissance, la petite série est entraînée par le moteur principal pour entraîner le réducteur puis directement la rotation du disque,tandis que la plus grande série de modèles est entraînée par le moteur principal pour entraîner les poulies et les courroies, à travers le réducteur entraînement engrenage à pignon, engrenage à pignon et fixé dans le fond du disque de la grande engrenage maillage les uns avec les autres, entraîner la rotation du disque.

• Dans le processus de granulation des matières premières, la poudre de matières premières est uniformément humidifiée par de l'eau atomisée dans le mélangeur à deux axes, formant le noyau de la boule de taille de particules très uniforme,et ensuite envoyé dans le disque de formation de billes pour la formation de billes. l'humidité de la boule doit être contrôlée à 12%-14%, la plupart de l'eau doit être ajoutée dans le mélangeur à deux arbres, une petite quantité d'eau seulement ajoutée au plateau à billes,la quantité d'eau ajoutée pour contrôler les 0 à 3% restants. le noyau de boule de matière première dans la plaque de boule dans le disque par la force centrifuge, la friction et la gravité, le long du mouvement parabolique.les noyaux de billes sont liés les uns aux autres dans le processus de mouvement et se développent progressivementLorsque l'angle d'inclinaison du disque, la hauteur du bord du disque, la vitesse de rotation et l'eau et d'autres paramètres sont certains,les boules de différentes tailles roulent vers le bas selon différents angles de détachement loin du bord du disque en raison de la force gravitationnelle différente.

Paramètre technique

Caractéristiques de performance

• Environnemental et fermé: le mode de fonctionnement entièrement fermé supprime efficacement la pollution par la poussière, améliore l'environnement de travail et réduit les pertes de matériaux.

• Conversion de fréquence intelligente: en adoptant une technologie avancée de régulation de la vitesse de conversion de fréquence, elle réduit la charge d'impact lorsque l'équipement fonctionne, assure un fonctionnement en douceur,prolonge la durée de vie du moteur, et l'efficacité énergétique est supérieure à 30%.

• Bon ballonnement: l'équipement a un taux de ballonnement élevé, un réglage pratique de la taille des particules, une taille uniforme des particules et une excellente résistance,et le mode de fonctionnement efficace du ballonage améliore considérablement l'efficacité globale de la production.

• Fabrication de précision: les parties clés du cadre sont traitées par une grande machine de forage et de fraisage,qui assure la haute précision de l'assemblage des équipements et fournit une base matérielle solide pour le fonctionnement stable à long terme de l'ensemble de la machine.

• Fonctionnement stable: le réducteur et le moteur adoptent une transmission à courroie flexible, ce qui facilite le démarrage, ralentit l'impact et améliore la durée de vie de l'équipement.La partie inférieure du disque de granulation est renforcée par plusieurs plaques d'acier radiales, qui est durable et pas facile à déformer. conception de base épaissie, aggravée et solide, pas besoin d'être fixé par des boulons de terre, fonctionnement stable.

Scène de production de l'industrie lourde de Tianci

Livraison

Questions fréquentes

　　- Je ne sais pas.Combien de tonnes d'engrais peut produire un granulateur à disque par heure?

　　A: Je suis désolé.Les pelletiseuses à disque TIANCI peuvent produire de 0,3 à 20 tonnes par heure, selon le poids spécifique de la matière première et le type/spécification de l'équipement.Veuillez consulter notre service clientèle.

　　- Je ne sais pas.Quels sont les principaux matériaux du granulateur à disque?

　　A: Je suis désolé.Le corps du granulateur à disque TIANCI est en acier au carbone, en acier inoxydable, etc.

　　- Je ne sais pas.Quel est le diamètre des granulés traités par le granulateur à disque?

　　A: Je suis désolé.Le diamètre des granulés finis peut être réglé de 2 mm à 8 mm (en modifiant les paramètres du procédé).

　　- Je ne sais pas.Un granulateur à disque peut-il être utilisé pour produire des granulés d'engrais composés NPK?

　　A: Je suis désolé.Les granulateurs à disque sont adaptés au traitement des granulés d'engrais composés NPK et des engrais organiques

　　- Je ne sais pas.Est-il nécessaire d'ajouter un liant lors du processus de pelletizing d'un pelletizer à disque?

　　A: Je suis désolé.Cela dépend des caractéristiques des matières premières.

　　- Je ne sais pas.Peut-on utiliser un granulateur en laboratoire?

　　A: Je suis désolé.Les granulateurs à petite échelle conviennent aux expériences de pelletization en laboratoire.
